Como ler os códigos de falhas dos caminhões Constellation VW

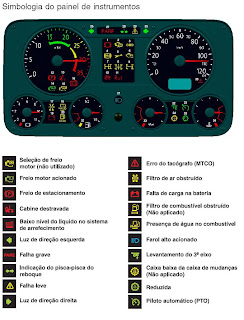

O painel de instrumentos do caminhão Volkswagen, além das informações convencionais, agora disponibiliza códigos de falhas dos sistemas eletrônicos para auxiliar no diagnóstico e solução de eventuai problemas.



As falhas relacionadas com a unidade lógica (LU) e com o módulo eletrônico do motor (ECM) podem ser visualizadas no painel de instrumentos, através de números dos códigos de falhas. O mesmo display que aparece a quilometragem total e parcial do veículo é utilizado para visualizar os códigos de falhas.



Para visualizar os códigos de falhas:


– Ligue as lanternas
– Pressione o botão de diagnóstico, (2) e ao mesmo tempo gire a chave de partida para posição “ligado”.
– Aparece “ESPERE” no display, permitindo a navegação através do botão de diagnóstico.


Se a chave for desligada, ou o motor ligado, ou se o botão de diagnóstico for mantido apertado por mais de 15 segundos a função de diagnóstico de falhas é finalizada, retornando para o modo normal.

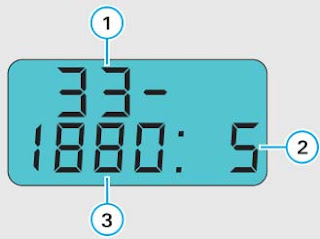

As falhas são apresentadasatravés de códigos e estão organizados da seguinte forma:

1) Localização da fonte de falha
2) Identificação do modo de falha
3)Parâmetro da falha

As fontes de falha são indicadas em três grupos:

– Falha de origem da unidade lógica (LU) = 33
– Falha de origem no módulo eletrônico do motor (ECM) = 00
– Falha de origem no freio ABS (módulo ABS) = 10

A função diagnóstico de falhas apresenta inicialmente a palavra “ESPERE”, após isto a quantidade de falhas do veículo

Pressione o botão de diagnóstico para continuar a pesquisa defalhas.

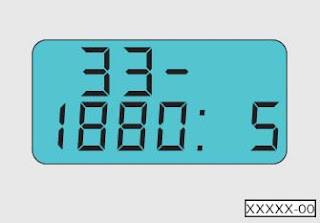

O código 1880 indica baixo nível da água de refrigeração do motor.

O código 05 indica que o modo de falha é um circuito aberto.

NOTA:
Se houver mais falhas relacionadas à unidade lógica, o mostrador continuará apresentado o número 33, indicando falha na unidade lógica, caso contrário indicará a próxima falha relacionada com o módulo eletrônico do motor (ECM).


Pressione o botão de diagnóstico para continuar a pesquisa de falhas.
O código 214 indica um erro no motor
Pressione o botão de diagnóstico para continuar a pesquisa de falhas.

Quando não existir mais nenhuma falha para ser diagnosticada aparece a palavra “Pronto” no display. Se o botão for mais uma vez pressionado o display apresenta novamente a primeira página.
Em qualquer momento, a seção pode ser finalizada desligando-se a chave de ignição.

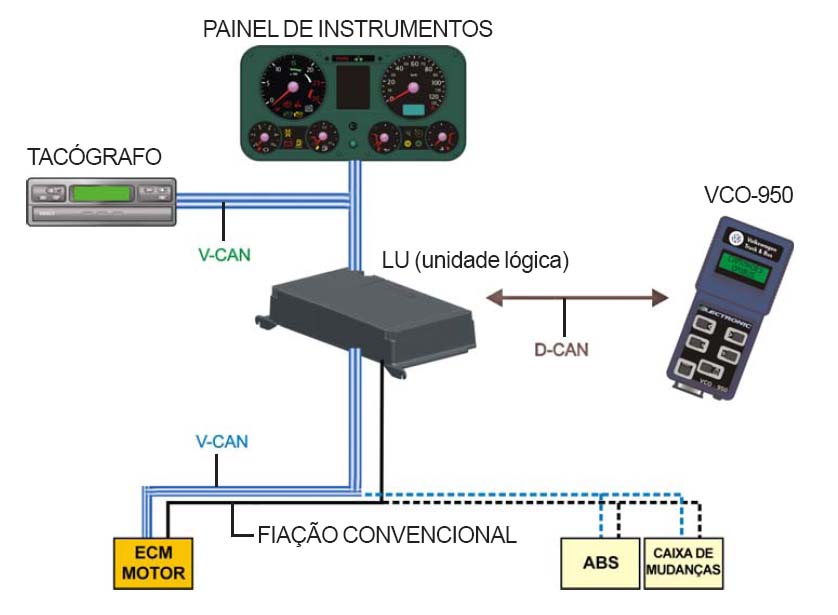

Diagrama de comunicação da LU com os demais sistemas

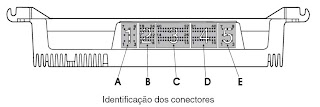

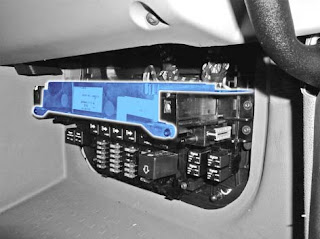

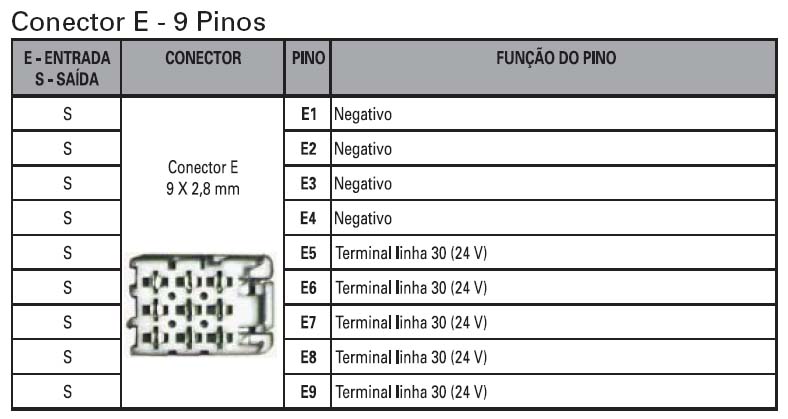

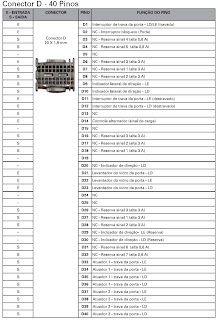

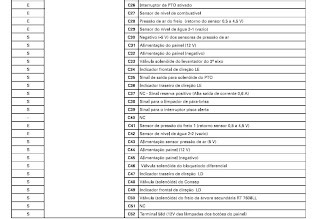

Unidade Lógica da Cabina (LU) esta localizada na caixa relés e fusíveis

Gerenciamento:
A L.U. (unidade lógica) da cabina, gerência diversos sistemas que funcionam somente através do comando desta unidade.

Os sistemas controlados pela L.U. são:

a) Sistema de basculamento da cabina

b) Sistema de luzes indicadoras de direção

c) Sistema do limpador do pára-brisas

d) Sistema do vidro elétrico

e) Sistema do ar condicionado

Abaixo, relacionamos outros sistemas que não são gerenciados pela L.U. (unidade lógica)

a) Faróis de luz alta e baixa

b) Espelhos retrovisores elétricos
